システム連携

CADカスタマイズはCADと他のシステムの連携も実現できます。 CAD以外のソフトウェアの情報をCADで利用することができます。    CADとシステムの連携 多くの場合、CADは図面を作図するため単独で運用されています。しかし、他のシステムやソフトウェアの情報をCADで流用する場面は多く存在します。CADカスタマイズにより、他のシステムやソフトウェアとCADを連携することで、情報の流用を円滑にすることが期待できます。   システムの一部としてのCAD�@  カスタマイズによる他のシステムとCADの連携は、CADをユーザーが単独で利用するだけではなく、「システム内で図面を作図するしくみ」としてのCAD利用が期待できます。       中間ファイルによる連携  システムやソフトウェアから出力される情報は、ファイルの場合もあります。出力ファイルの書式がわかれば、そのファイルの内容をプログラムで読み込み、CADに作図させるカスタマイズができます。   システムの一部としてのCAD�A  「システム内で作図するしくみ」で作図された図面は、そのままシステム上で利用できます。データの集計はもちろん、各種「評価」による図面の整合性の確認や、「ルール」に従い状況に応じた最適な図面の調整などをシステムの一部の処理として実施できます。        ソフトウェア同士の直接連携 COM(ComponentObjectModel)やActiveXオートメーションに対応したCADを利用することで、ソフトウェア同士で直接データや機能の利用が実現できます。    連携による自動処理 作図に必要な情報が別のシステムやソフトウェアから出力されている場合、カスタマイズによりその情報をCADに直接取り込むことができます。CADへの直接情報取り込みは、人の手を介在さずに作図に情報を利用できるため、人が転記していた作業の工数削減や、入力ミスの防止が期待できます。

シミュレーション

CADカスタマイズによりCAD上でシミュレーション！ デジタルプロトタイピングの実現へ！    CADでの「シミュレーション」 CAD上でのシミュレーションは、「作図の延長」としてCADの画面上でリアルタイムに確認できるため、設計変更を繰り返しながら、シミュレーションの結果も確認できます。    付加情報�A 「可動」 カスタマイズにより、CAD上の部品に「可動」の情報を付加することができます。指定経路上の移動や軸による回転など、部品が可動するために必要な情報を設定できます。        図面データの活用 CADでは、形状以外の「付加情報」を図面データとして保存することができます。この「付加情報」を利用してシミュレーションをCAD上で実現できます。   シミュレーション機能  図面データの形状と「付加情報」から、カスタマイズにより「シミュレーション」機能を作成できます。「関係」や「可動」で拘束された状態での移動や回転などをCADの画面上で実現できます。        付加情報�@ 「関係」 CAD上の部品間に「関係」を設定できます。「関係」を持った部品はカスタマイズにより、「関係」を維持して移動や回転をできるようになります。    軌跡の作図 CAD上でのシミュレーションであることを生かし、シミュレーション中の拘束された動作の軌跡を図形として保存することができます。つまりシミュレーションの様々な状態を図面として残すことも可能になります。

理想的な「設計環境」

「作図補助」「ノウハウの実装」による専用機能で運用を構成！  カスタマイズにより業務に特化させた「設計環境」では  CAD操作不要の「設計」操作です！  CADの通常操作         「設計環境」で「板」と「穴」として操作 円とポリライン（連続線）を「穴」と「板」に見立てて作図した状態。   「設計環境」の専用コマンド「板」と「穴」で作図した状態。 「穴」に見立てた左下の円を標準の「移動」コマンドで右上に移動。   「設計環境」の専用コマンド「穴移動」コマンドで左下の「穴」を右上に移動。 移動した円は別の円とポリラインに干渉。重なる２つの円を「トリム」コマンドで切り取り処理。   カスタマイズにより完全に業務に特化した「設計環境」では専用のコマンドだけでの設計作業となります。 カスタマイズされた専用コマンドは、CADの手続き的な作図・編集作業をプログラムが行います。この例において作業者は、画面上の図形を「円」や「線」ではなく、「板」と「穴」として作業を行えます。 １つ目の円を交差部で不要部分を切り取り、「円弧」へ１つ目の円を交差部で不要部分を切り取り、「円弧」へ。   もう１つの円も交差部で不要部分を切り取り「円弧」へ。   ポリラインと交差する円弧をさらに「トリム」コマンドで不要部分を切り取り。   結果、期待の形状となる。   結果、期待の形状となる。

図面データの活用

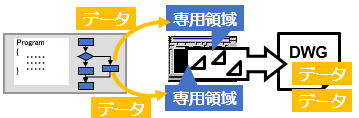

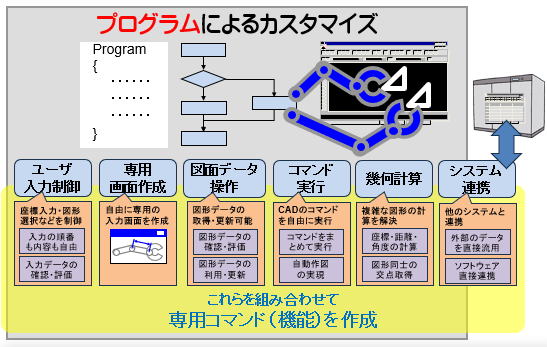

CADカスタマイズで重要なのは「図面データ」を活用する事です！  プログラムで取得したデータは「図面」や「図形」に保存！ 「図面データ」を知る事  CADで作図した図面の情報は、「図面データ」としてデータ管理されます。CADカスタマイズでプログラムを開発する場合、プログラムで取得したデータを「図面データ」へ格納することができます。CAD機能の開発では、「機能をどのように開発するか」と合わせて、「データを『図面データ』のどこに保存するか」の設計が重要なポイントになります。まずは、「図面に任意のデータが保存できる」というしくみを「知る」ことが重要です。   「図形」へのデータ格納（拡張データ）  「図形」へのデータ格納は、「ブロック」の「属性」と同じようなイメージです。CAD標準機能の仲で、唯一「情報の保存」が機能になっているものが「ブロック」の「属性」です。この場合情報である「属性」の追加はもちろん「ブロック」が対象です。「拡張データ」はブロック以外の「線」や「円」などの「基本図形」毎に用意されたデータ格納領域です。図面上に作図されたすべての図形には、この「拡張データ」領域が用意されています。格納するデータ形式や数などは自由に設計できます。        カスタマイズ専用データ格納領域�@ AutoCADやIJCADの「図面データ」はプログラムによるカスタマイズを想定し、「図面データ」内に専用のデータ保存領域を用意しています。   拡張データ  図形（オブジェクト）毎に独自のデータを保存できます。 ディクショナリ  「図面」に独自のデータを格納できます。格納の構成も自由に設定できます。  拡張ディクショナリ  図形（オブジェクト）毎に独自のデータを「オブジェクト」として保存できます。   プログラムによる機能開発ではこのデータ格納領域を最適に利用する設計が重要となります。    図面へのデータ格納（ディクショナリ） 「拡張データ」や「拡張レコード」は何等かの図形（オブジェクト）に対して、情報を付加する領域です。データの格納対象が不要な場面でのデータ保存は、「図面」にデータを格納する「ディクショナリ」を利用します。カスタマイズ機能の環境設定の値や、アプリケーションの設定状況の内容など、システムや機能全体に関わるデータは「図面」の「ディクショナリ」にデータを格納します。       カスタマイズ専用データ格納領域�A  プログラムによるカスタマイズを想定した「図面データ」内の専用のデータ保存領域（「拡張データ」「ディクショナリ」「拡張レコード」）へ格納したデータは、図面保存の際、図面ファイル（.DWG）へ自動的に（CADの標準機能で）保存されます。もちろん、次回この図面を開いた際に、カスタマイズ専用のデータ保存領域のデータも「図面データ」として復元され（読み込まれ）ます。   プログラム＋図面データ設計＝カスタマイズ  CADカスタマイズでは、プログラムの技術だけではなく「図面データ」に関する技術や知識も必要です。図面にカスタマイズ用のデータが格納済みでることが前提となれば、機能やシステムの設計方針もこのデータを利用する方針となります。カスタマイズする機能に必要な情報が図形自身に格納されていることは、設計を簡易化し効率の良いシステムを開発できます。
